在低压配电系统中，塑壳断路器（MCCB）和框架断路器（ACB，也称空气断路器）是两种最常用的主保护元件。当你打开一个配电柜，一眼就能分辨它们：MCCB体型紧凑，外壳是一体成型的塑料；ACB体积庞大，内部结构裸露可见，通常还有一个金属框架。

两者虽然都能切断故障电流，但在设计理念、性能参数、应用场景和成本上有着本质区别。选错了，要么花冤枉钱买用不上的功能，要么性能不足导致系统存在安全隐患。

本文将从8个维度彻底讲清两者的区别。

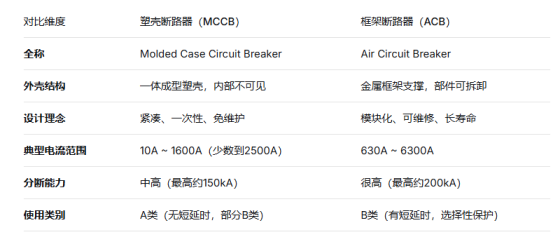

一句话理解：MCCB像一台密封的家用电器，坏了通常整体更换；ACB像一台工业设备，零件可以拆换、维修、升级。

 二、外观与结构：一眼就能认出

塑壳断路器（MCCB）：

-   外壳采用高强度绝缘塑料一次成型，内部机构完全封闭。

-   体积紧凑，宽度通常为75mm~210mm（3P/4P）。

-   操作手柄外露，状态指示清晰（合闸/分闸/脱扣）。

-   接线端子位于上下两端，直接连接电缆或铜排。

-   大多数为固定式安装，少数为插入式。

框架断路器（ACB）：

-   金属框架支撑所有部件，内部结构裸露可见（触头、灭弧室、操作机构）。

-   体积庞大，一台1600A ACB的宽度通常在300mm以上，深度超过400mm。

-   操作方式多样：手动储能手柄、电动储能电机、按钮分合闸。

-   触头系统、灭弧室、脱扣单元均为独立模块，可拆卸更换。

-   绝大多数为抽屉式结构，可分连接、试验、隔离三个位置。

外观辨识口诀：小个子、塑料壳、看不见里面的是MCCB；大块头、金属架、打开门能看见触头的是ACB。

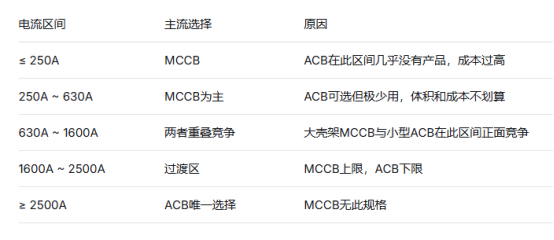

 三、电流范围：分水岭在630A~800A

这是两者最核心的差异之一。

选型建议：

-   ≤ 630A：优先考虑MCCB，性价比高、占地小。

-   800A~1600A：根据分断能力、维护需求、柜体空间综合判断。

-   ≥ 2000A：基本只能选ACB。

 四、使用类别与选择性：A类与B类的根本区别

这是标准（IEC 60947-2）中对两者最权威的划分。

-   A类（通常为MCCB）：

    -   在短路情况下，没有故意设置的短延时。

    -   意味着短路时立即动作（毫秒级）。

    -   无法与下级断路器实现全选择性配合（下级故障可能引起上级跳闸）。

-   B类（通常为ACB）：

    -   专门设计了短延时保护（S保护，通常0.1~0.4秒）。

    -   短路时先等待一段时间，给下级断路器动作机会。

    -   可以实现全选择性配合：下级故障时，下级跳、上级不跳。

实际意义：

-   在需要高连续供电的场合（工厂总进线、数据中心、医院），必须使用B类ACB。

-   在末端配电或非关键回路，A类MCCB足够。

注意：部分高端MCCB也宣称符合B类（带短延时），但极为少见且短延时时间通常较短（≤0.1秒）。

 五、短时耐受电流Icw：ACB的独有硬指标

Icw（额定短时耐受电流） 是指断路器在规定的短时间内（通常0.5s、1s、3s）能够承受而不损坏的短路电流值。

-   MCCB：通常不标注Icw，或者Icw很低（接近于其Icu）。因为MCCB在短路时立即分断，不需要长时间耐受短路电流。

-   ACB：Icw是核心指标之一，通常为25kA、50kA、85kA、100kA（时间1秒）。这意味着ACB可以在短路电流流过时“硬扛”1秒而不损坏。

为什么ACB需要Icw？

因为在选择性配合中，上级ACB需要等待下级断路器动作（短延时0.4秒），在这0.4秒内短路电流一直流过上级ACB。如果ACB没有足够的短时耐受能力，它在等待期间就可能损坏。

选型提示：如果配电系统需要全选择性，上级断路器必须是ACB且Icw要大于下级分断区的最大短路电流。

 六、安装与维护：一个固定，一个抽拉

MCCB：

-   安装方式：固定式为主，少数插入式。

-   更换方式：拆线、拆固定螺丝、整体换新。

-   维修性：通常不维修，坏了直接换新。

-   内部触头磨损后无法单独更换（需要换整台）。

-   二次端子：有限（辅助触点、分励、欠压等）。

ACB：

-   安装方式：抽屉式是绝对主流（少数固定式用于特殊场合）。

-   抽屉式三位置：连接（主回路接通）、试验（仅二次回路通）、隔离（全断开并锁定）。

-   更换/维修：可抽出本体进行检修，底座留在柜内。

-   易损件可单独更换：主触头、弧触头、灭弧室、操作机构弹簧。

-   二次端子：丰富，可配置多组辅助触点、通讯接口、模拟量输出。

维护成本对比：

-   MCCB故障 → 整台更换，成本较高。

-   ACB故障 → 通常只需更换触头或灭弧室，成本较低（但人工费用高）。

 七、保护功能：电子脱扣器成为ACB标配

MCCB：

-   热磁脱扣器是主流（低成本、高可靠）。

-   电子脱扣器可选（中高端型号），通常提供LSI或LSIG保护。

-   短延时S保护在MCCB上很少见，即使有也不超过0.1秒。

ACB：

-   电子脱扣器是绝对主流（热磁脱扣器在ACB上几乎绝迹）。

-   标准提供LSIG四段保护：过载L、短延时S、瞬时I、接地故障G。

-   S保护时间可调范围大（0.1/0.2/0.3/0.4秒，部分可达0.8秒）。

-   可选高级功能：区域选择性联锁（ZSI）、通讯、电能测量、故障录波。

核心差异：ACB的电子脱扣器是实现全选择性配合和智能化配电的基础。

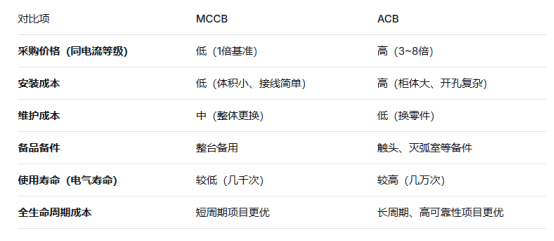

 八、经济性：购买成本 vs 全生命周期成本

选型经济性原则：

-   一次性投资有限、项目寿命短（<10年）→ MCCB

-   需要高可靠性、寿命长（>20年）、频繁操作 → ACB

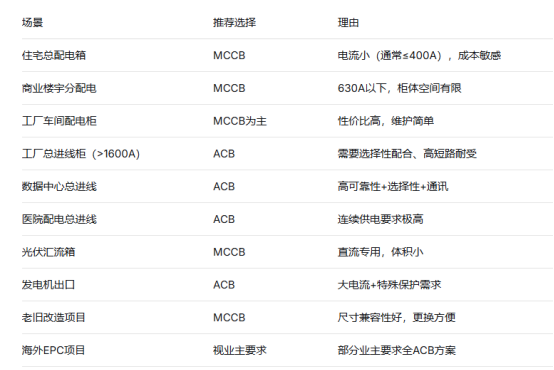

 九、应用场景速查表

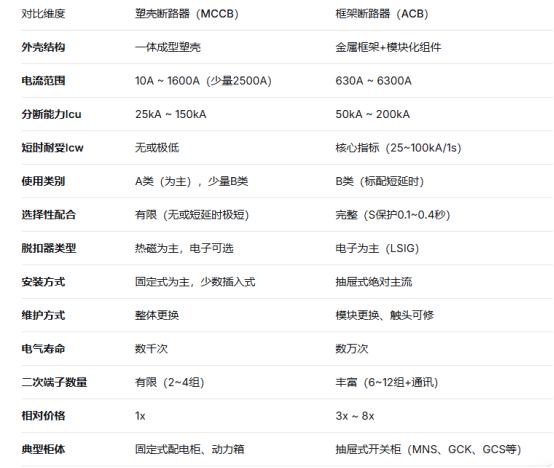

 十、一张表终极对比

 十一、常见误区澄清

1.  误区：630A以下用ACB更好。

    -   事实：630A以下ACB产品极少且价格昂贵，MCCB是更合理的选择。

2.  误区：MCCB不能实现选择性。

    -   事实：MCCB可以实现局部选择性（靠电流级差），但无法实现全选择性（需要时间级差）。

3.  误区：ACB一定比MCCB可靠。

    -   事实：ACB功能更强大，但内部结构复杂，故障点也更多。在简单回路中，MCCB反而更“可靠”（少即是多）。

4.  误区：抽屉式MCCB和ACB一样方便。

    -   事实：抽屉式MCCB只能实现“拔出”，但通常没有试验位置和隔离位置的明确指示与联锁。

5.  误区：ACB不需要热磁脱扣器。

    -   事实：ACB几乎全部采用电子脱扣器，热磁脱扣器在ACB上已基本淘汰。

 十二、一句话选型建议

-   电流 ≤ 630A、预算有限、空间紧张、回路简单 → MCCB

-   电流 ≥ 1600A、需要全选择性、需要高连续供电、需要智能化 → ACB

-   800A~1600A重叠区：如果只是普通配电，选大壳架MCCB；如果是总进线、需要与下级配合，选小型ACB。

MCCB是经济实用的“主力部队”，ACB是可靠智能的“精锐王牌”。两者没有绝对的好坏，只有是否适合你的配电系统。
