当你打开一本塑壳断路器选型样本时，常常会看到同一个壳架等级下有两种脱扣单元可选：一种是“热磁式”，另一种是“电子式”。两者价格相差悬殊，功能也截然不同。

热磁脱扣和电子脱扣，本质上是断路器的“大脑”和“判断系统”。它们决定了断路器何时跳闸、如何跳闸以及能提供多精细的保护。

选错了脱扣单元，要么花高价买了一堆用不上的功能，要么因为功能不足而导致配电系统频繁越级跳闸，甚至烧毁设备。

本文将从原理、精度、功能、成本和适用场景五个维度，彻底讲清热磁脱扣与电子脱扣的区别。

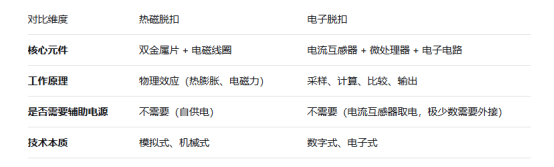

 一、先看本质：一个靠物理，一个靠芯片

这是两者最根本的区别。

一句话理解：热磁脱扣像一台机械钟表，靠齿轮和发条工作；电子脱扣像一块智能手表，有芯片和算法。

 二、热磁脱扣：经典可靠，简单粗暴

热磁脱扣是断路器的传统技术，已有上百年历史。它内部只有两种元件：

1. 热脱扣元件（双金属片）——负责过载保护

-   原理：两种热膨胀系数不同的金属压合在一起。当电流流过时，双金属片受热弯曲。电流越大，弯曲越快、越大。弯曲到一定程度，触发机械机构跳闸。

-   特性：反时限——电流越大，动作时间越短。

-   精度：相对较低，动作电流误差通常在±10%~±20%左右。

-   环境敏感：受环境温度影响较大。环境温度高时，双金属片更容易弯曲，可能导致提前误跳。

2. 磁脱扣元件（电磁线圈）——负责短路保护

-   原理：电流通过线圈产生磁场，吸动铁芯，撞击脱扣机构。电流越大，磁场越强。

-   特性：瞬时动作（毫秒级）。

-   精度：整定值误差较大，通常±20%左右。

-   调节性：部分热磁断路器可调节短路整定电流（通过改变弹簧预紧力或铁芯位置），但调节范围有限（如5~10倍In）。

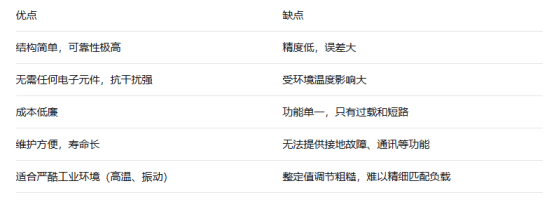

热磁脱扣的核心特点：

三、电子脱扣：智能精密，功能强大

电子脱扣是近几十年随着微电子技术发展而普及的技术。它内部有一套完整的电子系统：

1. 电流互感器——采样

-   每个相线上套有一个小型互感器（类似于CT）。它将主回路的大电流按比例转换为小电流信号，送给电子电路。

2. 微处理器——计算与判断

-   电子电路（通常包含微处理器）对采样信号进行放大、滤波、A/D转换，并与用户设定的整定值进行比较。

-   可以实时显示电流值、记录故障事件、甚至与上位机通讯。

3. 磁通变换器或电机——执行

-   当微处理器判断需要跳闸时，发出信号给执行元件（通常是一个小型的磁通变换器或电磁铁），推动机械机构跳闸。

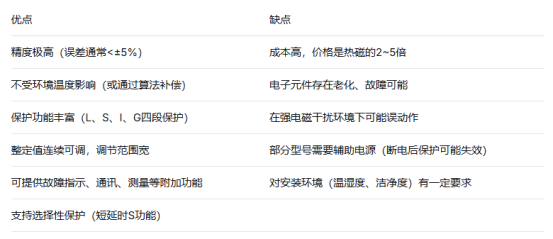

电子脱扣的核心特点：

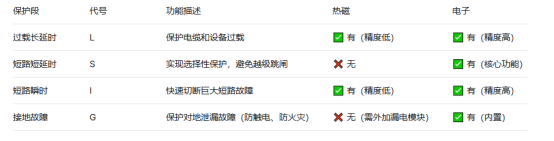

四、保护功能对比：不是一个量级

这是两者最直观的差距。

热磁脱扣：通常只有两段保护

-   L（过载长延时）：由双金属片实现，反时限。

-   I（短路瞬时）：由电磁线圈实现，瞬时。

> 注：部分高端热磁断路器可增加一个“短延时”功能（通过液压延迟或机械阻尼），但极少见且精度差。

电子脱扣：通常提供三段甚至四段保护

核心差异：电子脱扣的“S保护”（短延时）是实现全选择性配电系统的关键。没有S保护，上下级断路器就无法配合，末端故障可能导致总闸跳闸，全厂停电。

 五、精度与温度影响：热磁的“软肋”

热磁脱扣的精度问题：

-   双金属片的弯曲特性受环境温度影响显著。同样一个过载电流，夏天可能30秒跳闸，冬天可能60秒才跳。

-   制造公差大，同一批次产品动作值可能相差±15%。

-   对于需要精确保护的关键负载（如精密电子设备），热磁脱扣可能不够可靠。

电子脱扣的精度优势：

-   电流采样误差通常<±5%。

-   可通过软件算法进行温度补偿，几乎不受环境温度影响。

-   动作时间可精确设定（如0.1秒、0.2秒、0.4秒），而不是“大概几秒”。

实际意义：如果配电系统中存在大电机启动等短暂冲击电流，热磁脱扣可能因为冲击电流引起的双金属片温升而误跳；电子脱扣可以通过设定短延时或调整整定值，精准避开冲击而不误动。

 六、可调性：一个拧旋钮，一个按按键

热磁脱扣：

-   过载Ir：通常只有有限的几档（如0.7/0.8/0.9/1.0 × In），通过旋钮切换。

-   短路Ii：通常也是有限几档（如5/6/7/8/9/10 × Ir），或固定不可调。

-   时间不可调。

电子脱扣：

-   过载Ir：通常0.4~1.0 × In连续可调。

-   短延时Isd：通常2~10 × Ir连续可调。

-   短延时时间tsd：通常0.1/0.2/0.3/0.4秒等多档可选。

-   瞬时Ii：通常5~15 × Ir连续可调（或可关闭）。

-   接地故障Ig：通常0.2~1 × In可调，时间可调。

-   部分高端型号可通过蓝牙、USB或通讯总线进行参数整定。

实际意义：电子脱扣可以像调节收音机一样精细地匹配负载特性；热磁脱扣只能在大范围内粗略选择。

 七、成本与选型：没有最好，只有最合适

价格差异：

-   同一壳架（如250A），热磁脱扣可能只要几百元。

-   电子脱扣可能需要一千到三千元，甚至更高。

选型决策树：

选择热磁脱扣的情况：

-   ✅ 预算紧张，对价格敏感。

-   ✅ 负载简单（纯照明、纯电阻负载）。

-   ✅ 不需要选择性保护（末端回路或单一回路）。

-   ✅ 安装环境恶劣（高温、高振动、多灰尘），电子设备容易出问题。

-   ✅ 对保护精度要求不高，±20%误差可以接受。

选择电子脱扣的情况：

-   ✅ 需要选择性保护（上级断路器必须与下级配合，防止越级跳闸）。

-   ✅ 负载复杂（大电机启动、非线性负载、冲击电流大的设备）。

-   ✅ 需要接地故障保护，但不想外加漏电模块。

-   ✅ 需要故障指示、历史记录、通讯、测量等智能化功能。

-   ✅ 对保护精度要求高（精密设备、数据中心、医疗设备）。

-   ✅ 配电系统对连续供电要求高（工厂生产线、关键负荷）。

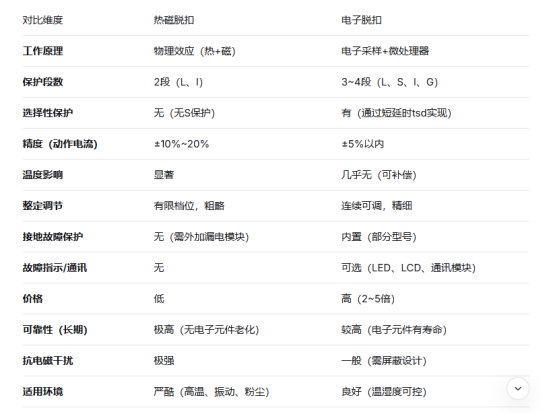

 八、一张表终极对比

九、常见误区澄清

1.  误区：电子脱扣需要外接辅助电源才能工作。

    -   事实：绝大多数电子脱扣通过电流互感器自取电。只要主回路电流超过约0.2In，电子电路就能正常工作。只有极少数型号在电流极小的情况下需要外接电源。

2.  误区：电子脱扣一定比热磁可靠。

    -   事实：在稳定的环境中，电子脱扣更精准、更智能。但在高温、高振、强电磁干扰的恶劣环境中，没有电子元件的热磁脱扣反而更可靠。

3.  误区：热磁脱扣不能调。

    -   事实：很多热磁脱扣的短路整定值是可调的（通过旋钮调节弹簧预紧力），只是调节范围窄、精度低。

4.  误区：有了电子脱扣就不需要上下级配合了。

    -   事实：电子脱扣提供了实现选择性保护的工具（S保护），但仍需工程师正确设定Isd和tsd才能实现配合。不是装上去就自动工作的。

 十、一句话选型建议

-   预算有限、环境恶劣、负载简单 → 热磁脱扣，够用就好。

-   需要选择性、需要精度、需要智能 → 电子脱扣，一分钱一分货。

-   主干线、总进线、关键负荷 → 建议上电子脱扣，避免一次越级跳闸造成的损失就值回票价。

-   末端分支、非关键回路 → 热磁脱扣完全够用。

热磁脱扣是断路器的“基本功”，电子脱扣是断路器的“进阶技”。两者没有绝对的好坏，只有是否适合你的配电系统。
