在低压配电系统中，断路器是保障电路安全的核心元件。当你打开配电箱时，常常会看到两种外观截然不同的设备：一种体积小巧、排列密集（通常用于家庭或末端）；另一种体积庞大、厚重结实（通常用于总进线或工业设备）。

它们就是微型断路器（MCB）和塑壳断路器（MCCB）。

虽然它们的基本功能都是切断电流，但在设计理念、参数性能和应用场景上，两者有着本质的区别。选错了断路器，轻则频繁跳闸影响生产，重则短路时无法分断引发火灾。

本文将从5个核心维度，为你彻底讲清两者的区别。

 一、 外观与体积：一眼就能认出

-   微型断路器（MCB）：顾名思义，它非常“微型”。通常采用模数化设计，一个标准宽度为18mm（1P）。它像一排整齐的积木，适合安装在狭小的空间内，如家用的终端配电箱。

-   塑壳断路器（MCCB）：体积较大，结构紧凑。外壳同样采用绝缘塑料（塑壳），但内部填充了更复杂的灭弧和操作机构。它的体积通常是MCB的几倍甚至几十倍。

结论：看体格。小个子是MCB，大块头是MCCB。

 二、 额定电流：阈值完全不同

这是两者最根本的分水岭。

-   微型断路器：额定电流通常较小，一般在 1A 到 63A 之间，少数型号可以做到125A。它主要保护细导线和小功率负载，比如照明、插座、家用空调。

-   塑壳断路器：覆盖的电流范围极广，通常从 63A 起跳，最高可达 1600A 甚至 6300A。它是用来保护主干线路、大功率电机、变压器和配电母线的。

简单记忆：63A以下两者有重叠，但63A以上，基本是塑壳断路器的天下。

 三、 分断能力：面对短路时的“抗压”能力

当线路发生短路时，瞬间会产生几千甚至上百千安（kA）的故障电流。断路器能否在电弧燃烧起来前切断电路，取决于其极限分断能力（Icu）。

-   微型断路器：分断能力较低，通常为 4.5kA、6kA，最高不超过 10kA 或 15kA。因为家庭或末端的短路电流相对较小。

-   塑壳断路器：分断能力很高，通常在 25kA、35kA、50kA，高端型号可达 150kA 甚至更高。在靠近变压器的地方，短路电流极大，必须依靠高分段能力的MCCB来“镇压”电弧。

风险提示：如果把微型断路器用在短路电流很大的工业场合，短路瞬间MCB可能会发生壳体炸裂或触点熔焊粘连，无法切断故障，导致事故扩大。

 四、 保护功能：单一 vs 复合

-   微型断路器：功能相对单一。标准的MCB仅提供两种保护：

    -   过载保护（热双金属元件，反时限特性）。

    -   短路保护（电磁线圈，瞬时脱扣）。

    -   此外，常见的RCBO（漏电保护断路器）集成了漏电保护。

-   塑壳断路器：功能更复杂，分为多种类型：

    -   热磁式：类似MCB，但精度和整定范围更广（如过载电流可调、短路电流可调）。

    -   电子式：高端MCCB内置微处理器，除了过载和短路，还能提供接地故障保护、欠电压保护、过电压保护、长延时/短延时/瞬时三段保护。这在需要分级配合的配电系统中至关重要（防止越级跳闸）。

 五、 极数与安装方式

-   微型断路器：

    -   极数：1P，1P+N，2P，3P，4P。

    -   安装：标准35mm DIN导轨卡装。更换非常简单，一把螺丝刀即可。

-   塑壳断路器：

    -   极数：3P，4P为主（1P/2P极少见）。

    -   安装：固定式（螺栓接线，底板安装）或插入式/抽出式（便于维护，常用于配电柜）。

    -   接线：需要压接铜鼻子或使用专用接线排，导线截面从16平方毫米到几百平方毫米不等。

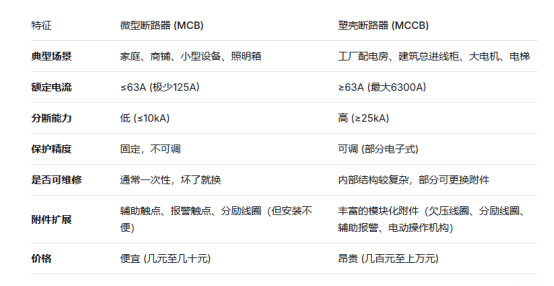

 六、 应用场景总结

七、 一个常见的误区：并非所有“大壳子”都是塑壳

市场上有些产品体积很大，看起来像塑壳，但铭牌上写的是 “High breaking capacity MCB”（高分断微型断路器）。请务必以额定电流和分断能力为准，而不是只看外壳。

 最后的建议

1.  家庭装修：总开关通常用2P 63A的MCB（或带漏保），分支用1P+N或2P的小电流MCB。不要为了“求稳”把塑壳断路器装进家用配电箱，一是放不下，二是没必要（家用短路电流小，MCB足够）。

2.  工业配电：总柜进线、大功率电机回路，请务必选择塑壳断路器，并计算好该处的预期短路电流，确保MCCB的Icu大于该值。

3.  分级配合：为了实现选择性保护（下级跳闸，上级不跳），塑壳断路器（上级）通常需要具备短延时功能，这是普通MCB做不到的。

理解塑壳与微断的区别，不仅是认识两个设备，更是理解低压配电从末端到源头的设计逻辑。选对断路器，才能既保安全，又控成本。
